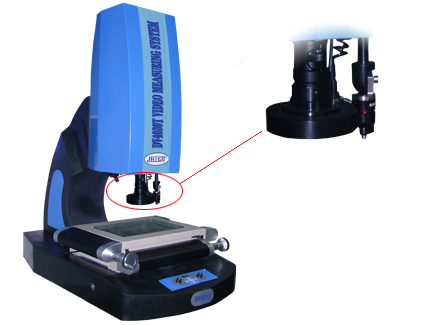

DV系列經濟型三次元測量儀
|
儀器簡介： DV系列經濟型三坐標測量儀又稱三次元測量儀.造型新穎，基座及支撐部位全采用大理石，極大的增強工作狀態的穩定性，為被測量工件要求精度提供保障。 儀器特點： ● 帶紅外線定位指示燈，便于尋找被測工件部位； |
 |
| 三次元測量機-型號 | DV-2515T | DV-3020T | DV-4030T |
| 金屬臺面尺寸(mm) | 408×308 | 458×358 | 458×558 |
| 玻璃臺面尺寸(mm) | 306×196 | 250×350 | 450×350 |
| 運動行程(mm) | 250×150 | 300×200 | 400×300 |
| 外形尺寸(mm) | 929×612×1082 | 930×670×1100 | 1080×770×1110 |
| 放置臺負載/尺寸 | ≥450kg，長寬高尺寸：1120×730×780mm | ≥500kg長寬高尺寸：1250×900×780mm | |
| Z軸升降行程 | 250mm | ||
| X、Y、Z數顯解析度 | 0.0005mm | ||
| X、Y坐標示值誤差 | ≤(3+L/200)μm | ||
| 影像系統 | 攝像機：高分辮率CCD彩色攝像機； 變焦物鏡倍率：0.7~4.5X 視頻總倍率：30~230X（配2X物鏡時，總視頻放大倍率可達到440X） |
||
| 電源 | AC 220V±10％ 50Hz | ||
| 測量功能 | 多功能數據處理器可測量點、線、圓、弧、圓心距、角度擺正等 | ||
